只要5分鐘，掌握DCDC 電感選型與計算
發布時間：2024-04-24 閱讀量：932
電感是電源電路中一個重要的組成部分，電感的位置可以幫助我們在復雜的電路中，一眼鎖定電源部分所在的位置。本文就來淺析一下在DCDC電路中如何去選擇適當?shù)碾姼屑捌鋮?shù)。歡迎指正與補充。
1. 電感的分類

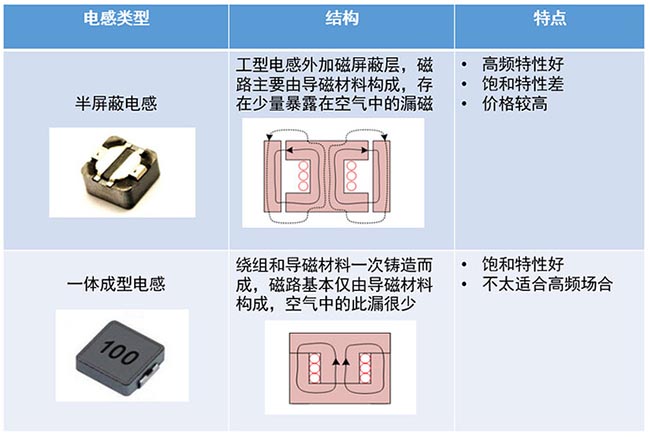

DCDC電路中常用的電感大致可以分為以下兩種：
2. 電源中電感的功能
以基本的buck電路為例（后續計算都建立在buck電路的基礎上），電感在電路中主要起以下兩個作用：
（a）儲能：作為一個儲能元件，在Q1導通時，L和Cout儲存能量，保證在Q1關斷，Q2導通時的供電，形成續流回路。
（b）平滑輸出電流：由于電感有阻礙電流變化的特性，L和Cout組成二階濾波系統，平滑輸出電流。
3. 電感感值的計算
根據電感兩端電壓和電流的關系可做如下推導：
由如上式子可知，電感值的大小會影響輸出電流的紋波大小，增大感值可以減小電流紋波。
通過帶入最大帶載電流和最大輸入電壓，便可倒推出最小的電感值。
4. 其他電感參數考慮
除了要考慮電感感值之外，還需要注意電感的飽和電流和DCR。電感飽和后，其磁導率u會大大下降，導致電感量的下降，最后電感失去抑制電流突變的能力。飽和后的電感電流波形會出現明顯的畸變，出現溫升異�；蛘呙黠@嘯叫的現象。
通過電感波形可以得到電感需承受的峰值電流的算式：
成品電感的規格上都會標注它的飽和電流，選擇電感時要注意選擇飽和電流大于IL_peak的電感。
DCR（Direct Current Resistance）指的是電感的直流電阻，對于相同尺寸大小的電感器，其直流電阻通常會呈現以下特點：如果電感值較高，則直流電阻值較高；如果電感值較低，則直流電阻值較低。DCR的大小與電感的發熱損耗息息相關，所以在選擇電感時一般期望DCR盡可能地小，來提升效率。
