概述

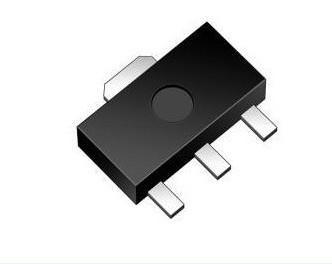

航佳HC2304 是一款具有低靜態電流特性的 PFM 開關型 DC-DC 升壓轉換器。該芯片通過特有的電路結構極大的改善了開關電路固有的噪聲問題，減小了其對周圍電路的干擾。輸出電壓為2～5V，振蕩頻率為350KHz（典型值）。
HC2304 是內置開關晶體管，其外圍僅需要電感和電容即可正常工作。帶使能端的 HC2304具有關斷功能,可使芯片損耗達到最小。
該款芯片適用于低噪聲、較大電流輸出的電池供電設備。
特性
◆低功耗：12uA
◆高效率：95%
◆輸入電壓范圍：0.9～5V
◆輸出電壓范圍：2.0V～5.0V
◆輸出電壓高精度：±2%
◆低紋波低噪聲
◆最大工作頻率：350KHz（典型值）
應用范圍
◆用于電池供電設備的電源
◆無線鼠標、無線鍵盤、照相機、攝像機、VCR、PDA、 手持電話、電動玩具等便攜式設備的電源 要求提供電
◆壓比電池所能提供電壓高的設備的電源部分
