概述
航佳HC4006是一款線性充電管理集成LDO芯片，內置一個鋰電池線性充電管理芯片和一個200mA的低功耗LDO。
內置的線性充電管理芯片采用CC/CV結構，充電電流由外置電阻阻值調節，輸出浮充電壓為4.24V，符合單節鋰電池特性。芯片內部用時還是具有涓流，過溫保護，0V激活等一些保護功能。
LDO的輸出電壓根據客戶要求可以選擇。同時內置了限流電路，溫度保護電路等功能�？紤]到一些應用場合的要求，我們內部LDO采用低功耗設計，待機功耗2uA左右。

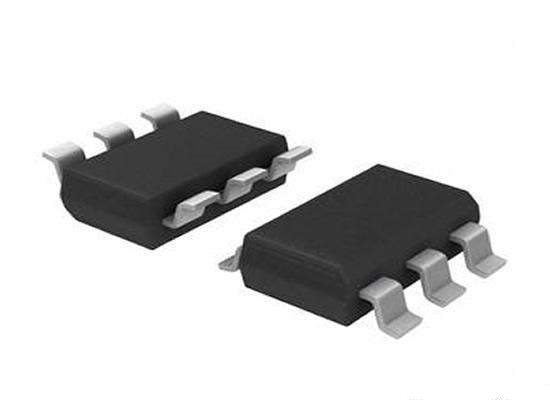

該芯片采用SOT23-6L封裝。
特點
◆可編程使充電電流可達500mA
◆不需要MOSFET，傳感電阻和阻塞二極管
◆小的尺寸實現對鋰離子電池的完全線形充電管理
◆恒電流/恒電壓運行和熱度調節使得電池管理效力最高，沒有熱度過高的危險
◆從USB接口管理單片鋰離子電池
◆精度達到±1%的4.24V預設充電電壓
◆充電電流輸出監控
◆充電狀態指示標志
◆1/10充電電流終止
◆停止工作時提供25μA電流
◆2.9V涓流充電閾值電壓
◆軟啟動限制浪涌電流電流
◆電池欠壓保護可激活充電
◆LDO內置過流保護、溫度保護
◆待機功耗2uA左右
◆輸入欠壓狀態時，待機功耗不變
應用
◆ 感應燈系列
◆ 玩具
◆ 智能穿戴系列
◆ 鍵鼠等
