概述

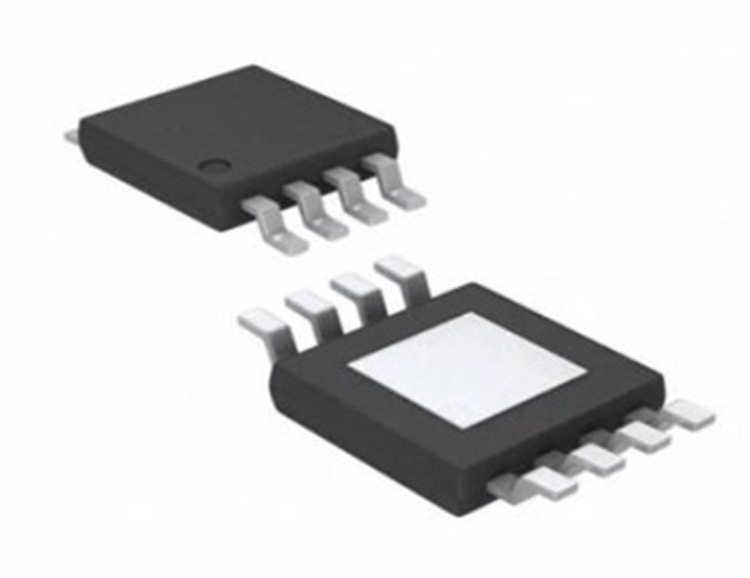

航佳HC4056H是一款性能優異的單節鋰離子電池恒流/恒壓線性充電器。HC4056H采用ESOP8封裝配合較少的外圍原件使其非常適用于便攜式產品，并且適合給USB電源以及適配器電源供電。
基于特殊的內部MOSFET架構以及防倒充電路，HC4056H不需要外接檢測電阻和隔離二極管。當外部環境溫度過高或者在大功率應用時，熱反饋可以調節充電電流以降低芯片溫度。充電電壓固定在4.2V，而充電電流則可以通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值的1/10，芯片將終止充電循環。
當輸入電壓斷開時，HC4056H進入睡眠狀態，電池漏電流將降到1uA以下。HC4056H還可以被設置于停機模式，此時芯片靜態電流降至35uA。
HC4056H還包括其他特性：欠壓鎖定，自動再充電和充電狀態標志。
特點
◆ 可編程充電電流1000mA
◆ 工作電壓范圍：4.2V ~ 6V
◆ 過壓保護電壓：6.5V（典型值）
◆ 輸入極限耐壓30V
◆ 無需外接MOSFET，檢測電阻以及隔離二極管
◆ 用于單節鋰電池、采用ESOP8封裝的完整線性充電器
◆ 恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能。
◆ 精度達到±1%的4.2V預充電電壓
◆ 用于電池電量檢測的充電電流監控器輸出
◆ 自動再充電
◆ 充電狀態雙輸出、無電池和故障狀態顯示
◆ C/10充電終止
◆ 待機模式下的靜態電流為50uA
◆ 2.9V涓流充電
◆ 電池溫度監測
◆ 軟啟動限制浪涌電流
◆ BAT輸入防反接保護
◆ 可 0V 激活
應用
◆ 移動電話、PDA
◆ MP3、MP4播放器
◆ 充電器
◆ 數碼相機
◆ 電子詞典
◆ 藍牙、GPS導航儀
◆ 便攜式設備
